PVIB2.0 总线系列
iMS View 虚拟仪器软件
- 一套软件覆盖 PVIB2.0、HDAQ、iSD-400 系列仪器与模块，提供统一的仪器模块管理窗口
- 与设备管理软件 iMS Server 配套：连接设备后自动识别型号并启动对应应用程序
- 采集、分析、报告全流程闭环：实时显示与实时分析，实时存储（选购）到 Word 报告所见即所得输出
- 丰富时域 / 频域算法：积分微分、数字滤波、FFT 幅度谱与相位谱、功率谱、传递谱、相关分析，采集同时实时计算
- 覆盖电压、ICP、热电偶温度、应变、电荷、计数等测量类型（HDAQ 系列另支持电阻测量），传感器信息可批量导入导出
- 为海量数据而生：超大文件（48GB+）数秒内完整展示，长时记录按峰值 / 峭度自动筛出有效数据段
- 打开 .dat / .TWav / .wav / .RTWav / .sef 等格式，按通道与时间范围导出二进制、文本、Excel，支持 MATLAB 数据分析
- 支持用户二次开发与各应用领域专用功能模块定制，运行于 Windows 10 及以上系统
需要选型建议或现场演示？点击上方按钮，工程师会尽快与你联系。
功能一览
以下为软件主要功能界面示意，实际显示随设备型号与软件版本略有差异。

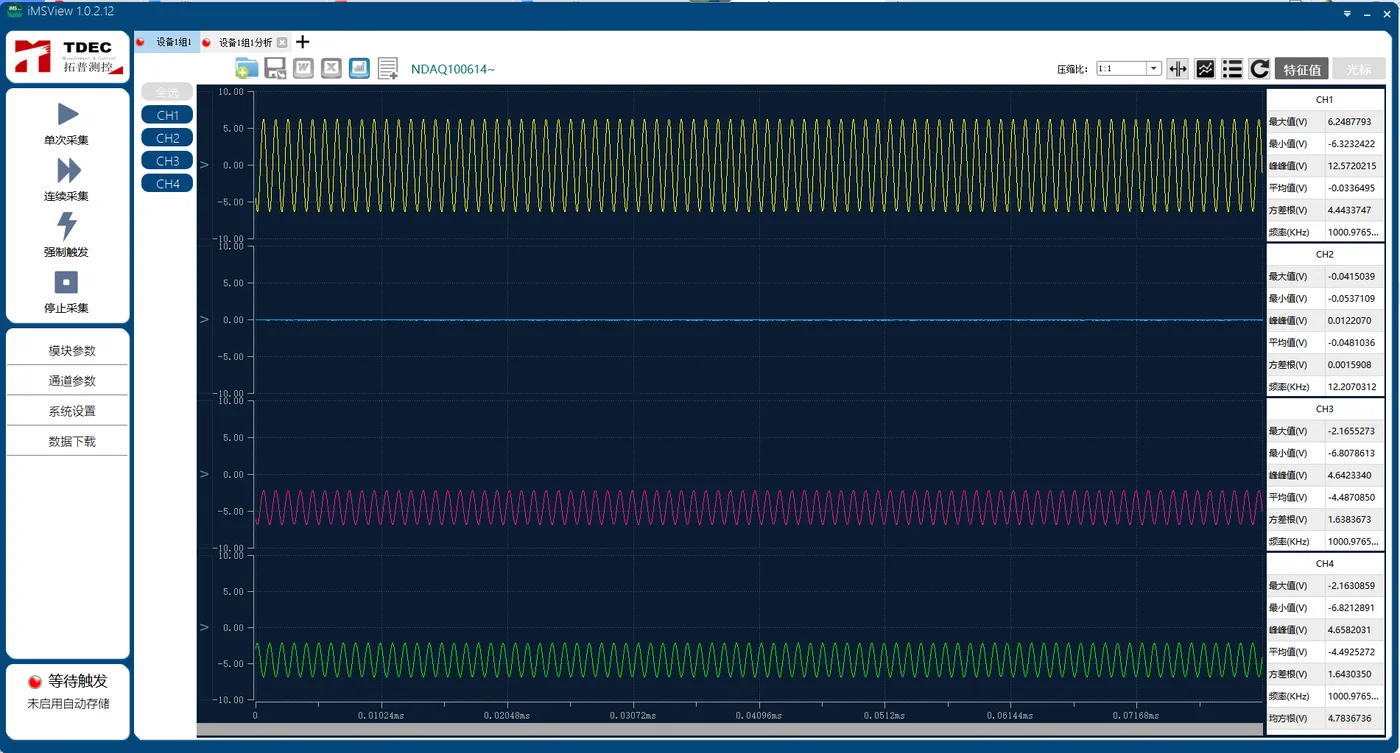

01
实时采集显示与实时存储
采集过程中实时绘制各通道波形与特征值，可选配实时存储功能，支持长时间海量数据记录。

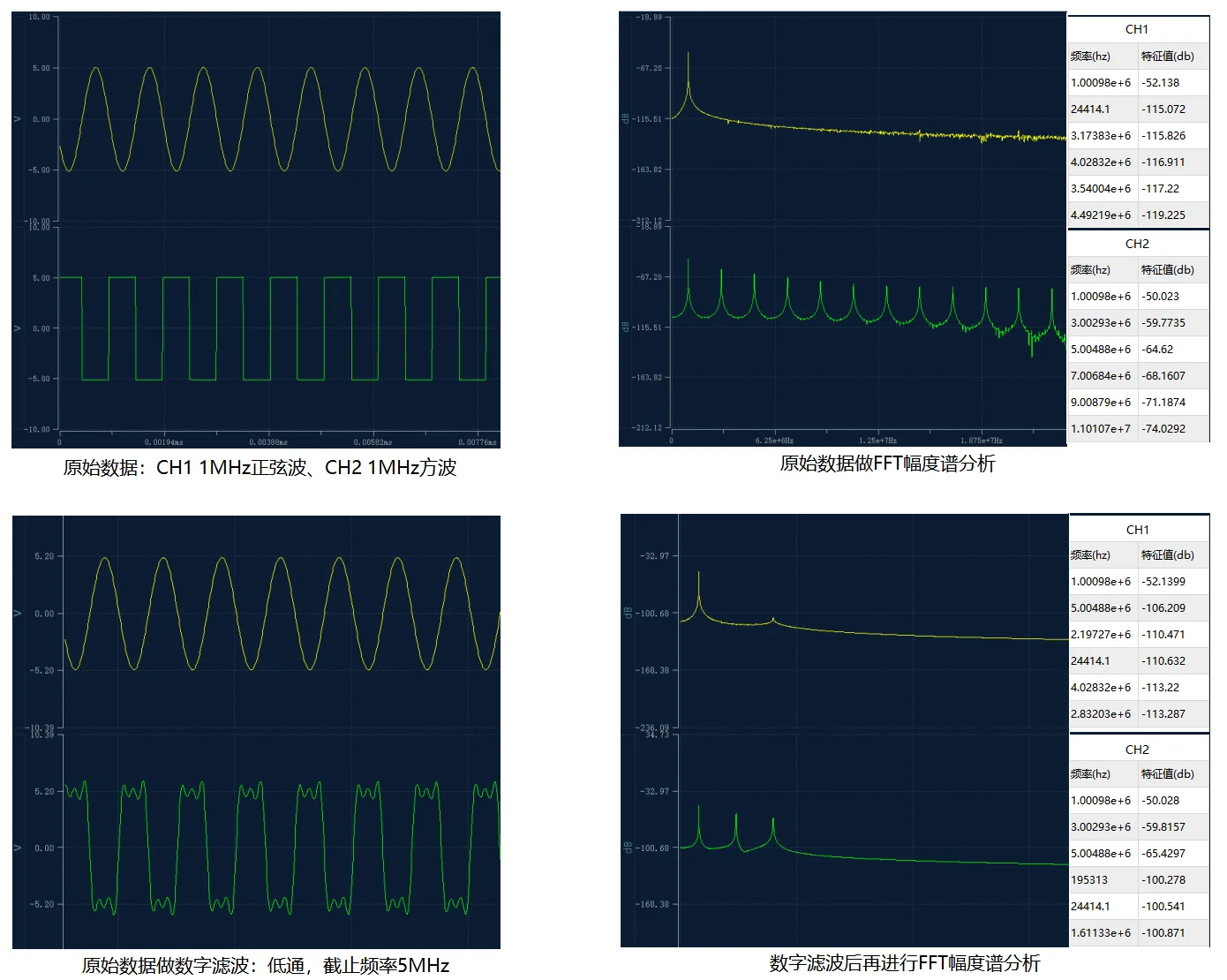

02
丰富的时域 / 频域分析
积分微分、数字滤波、FFT 幅度谱与相位谱、功率谱、传递谱、相关分析等算法均可在采集的同时实时计算与显示。

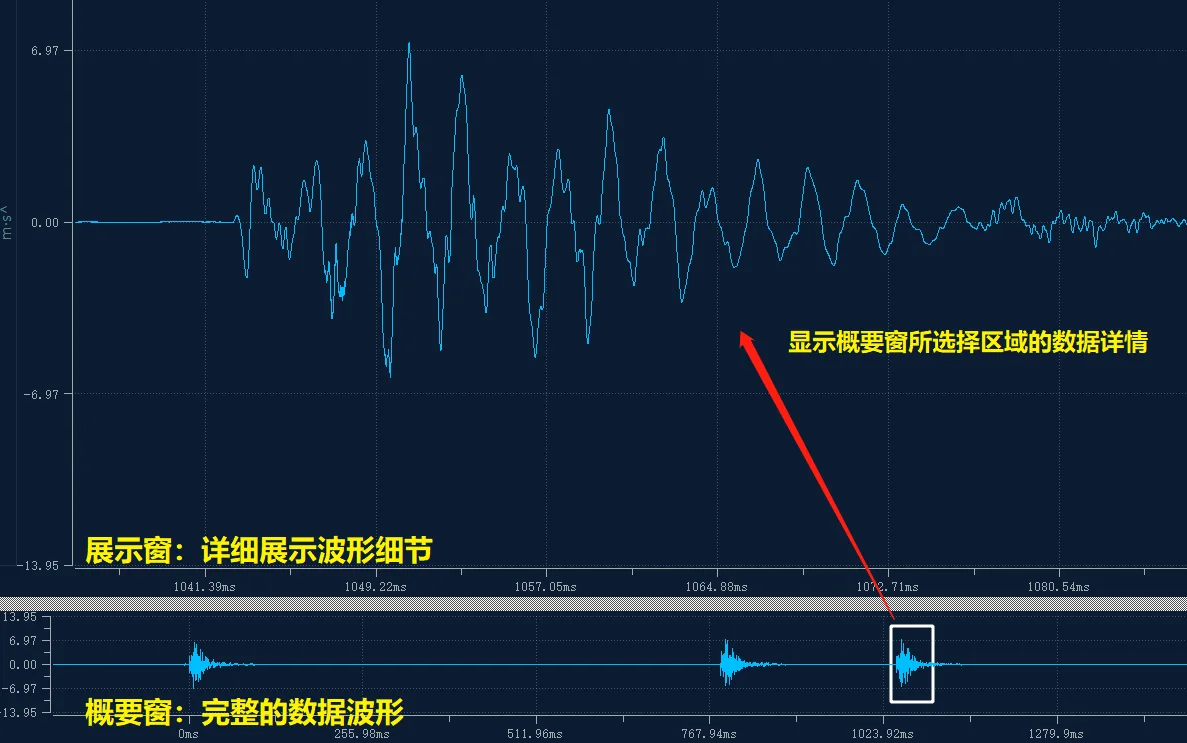

03
波形概要显示，瞬态信号快速定位
概要窗给出整段数据的全貌，框选任意区域即可在展示窗看清细节，超大文件也能迅速找到目标波形。

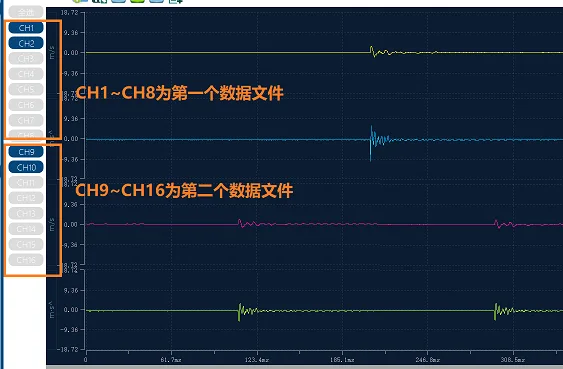

04
多文件同屏，统一时间坐标对比
相同采样率的多个数据文件可叠加在统一时间坐标上同屏显示，多次试验之间横向对比更直接。

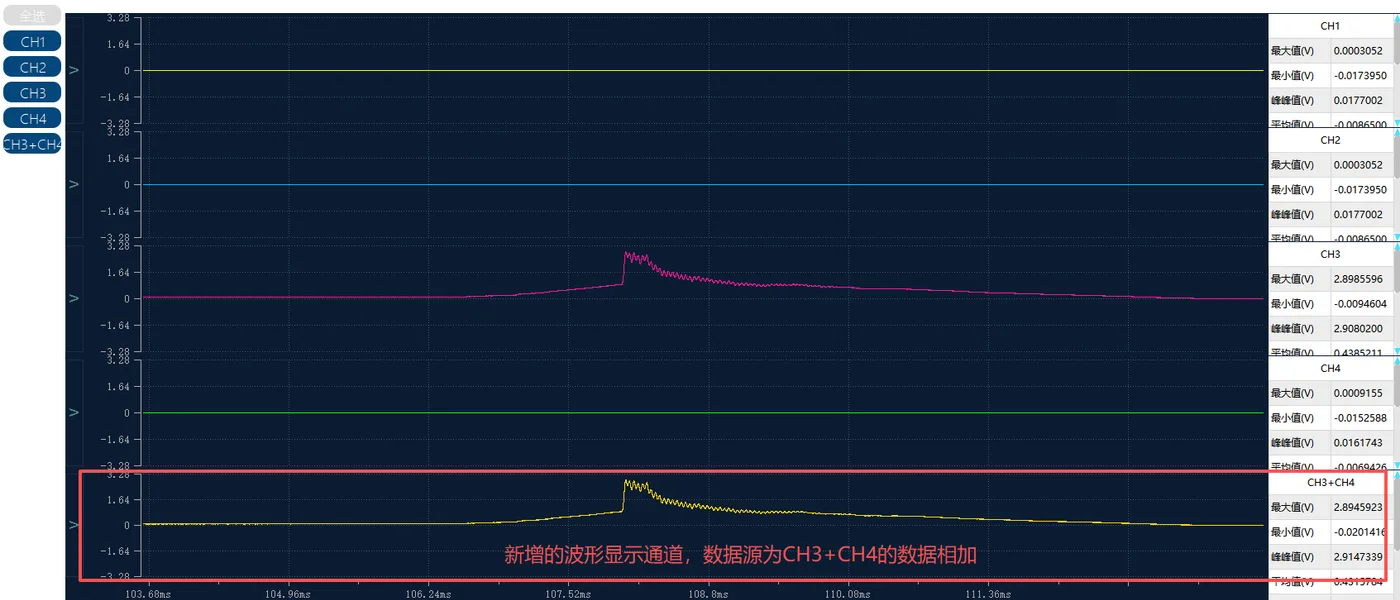

05
自定义波形窗与运算通道
可在波形界面新增显示窗格、自定义数据源，并按加减乘除或自定义公式生成运算通道。

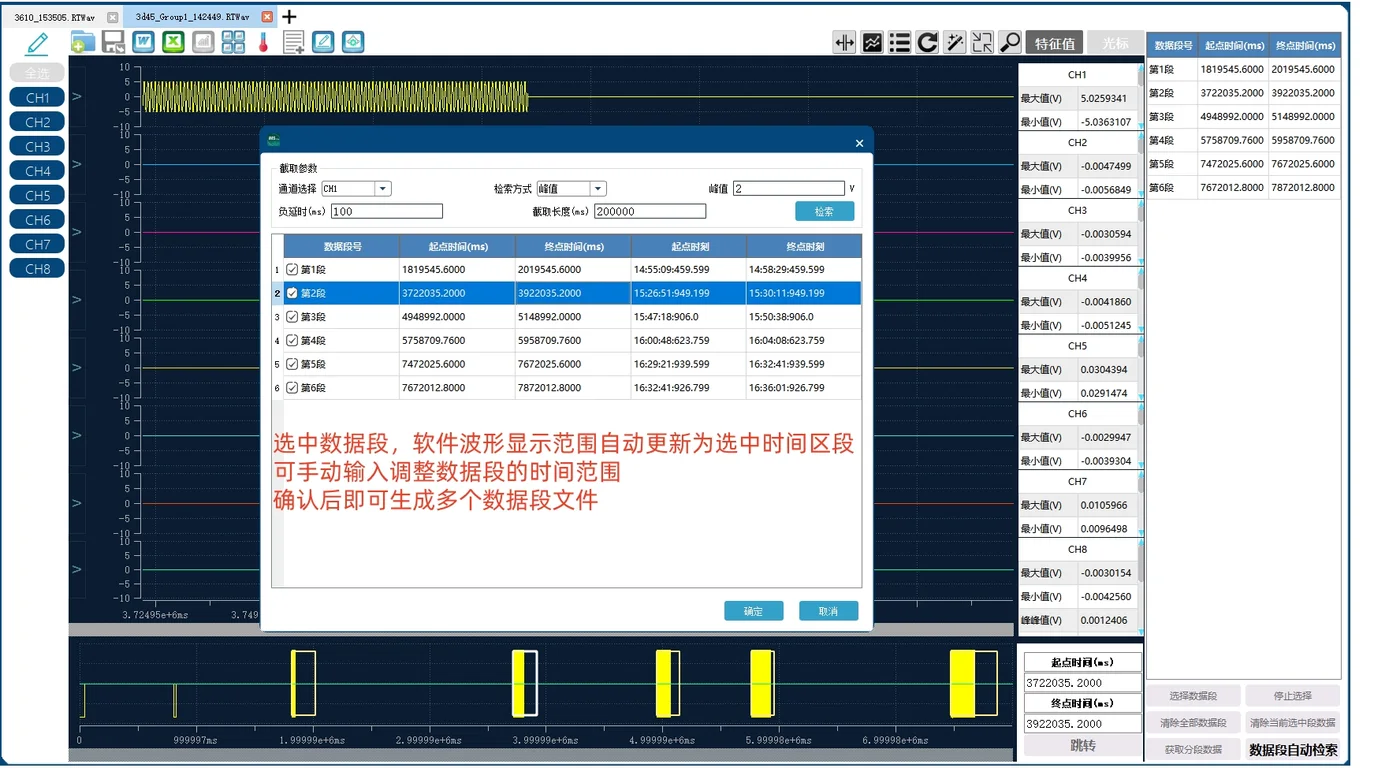

06
长时记录二次采样，自动筛出有效数据段
对长时间实时存储的文件可按峰值或峭度条件检索，自动切分出多段有效数据文件，免去人工翻找。

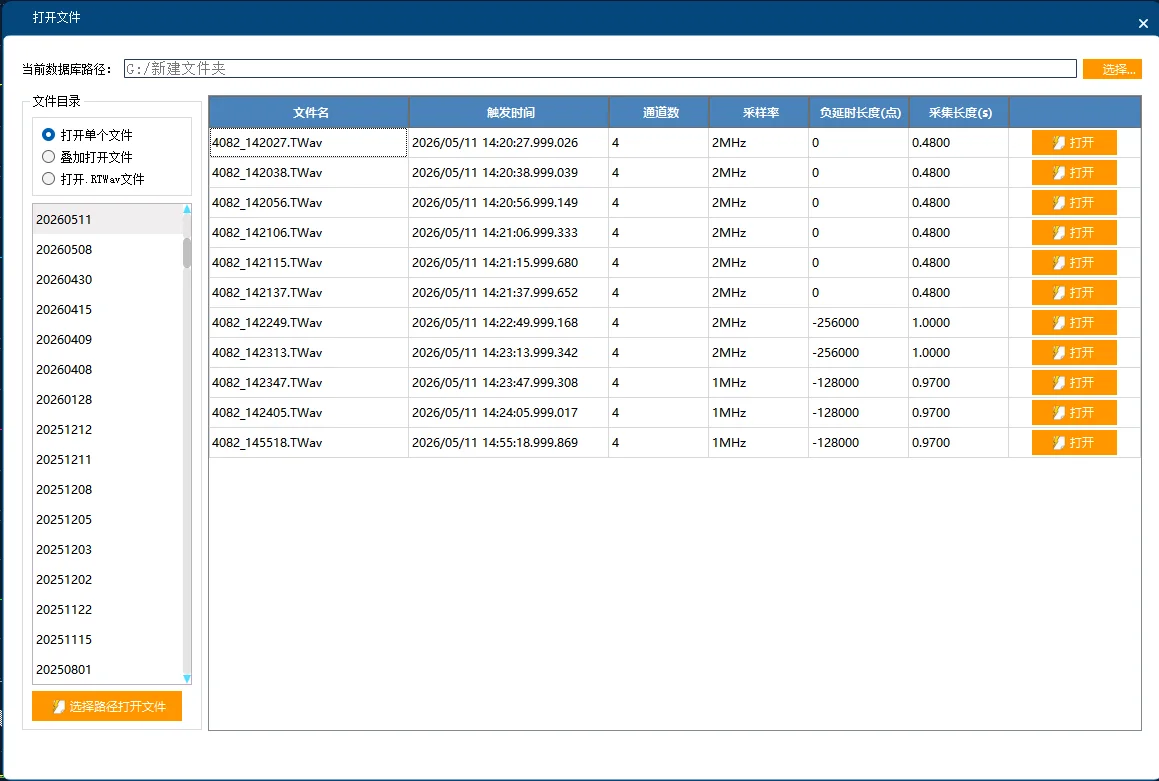

07
数据自动归档与多格式导出
设备数据下载后按时间自动归档管理，可浏览文件概要信息并快捷打开；支持按通道与时间范围导出二进制、文本、Excel 等格式，也可直接生成 Word 报告。
相关应用场景
资料下载
常见问题
- iMS View 支持哪些设备？对运行环境有什么要求？
- 适配 PVIB2.0、HDAQ、iSD-400 等系列仪器与模块。设备正确连接后软件会自动检测设备类型并跳转到对应的设备页，不同设备的应用程序与主页显示会有所不同。软件运行于 Windows 10 及以上系统。
- iMS Server 和 iMS View 是什么关系？
- 两者配套使用：iMS Server 是设备管理软件，负责设备通信、查看设备状态并启动应用程序；iMS View 是虚拟仪器软件，负责设备控制、采集绘图、分析计算与报告输出。日常流程是先打开 iMS Server 连上设备，再从中启动 iMS View。
- 可以测量哪些类型的信号？
- 通用电压测量之外，还支持 ICP 型传感器、热电偶温度、应变、电荷、计数器等测量类型，HDAQ 系列设备另支持电阻测量。传感器灵敏度等标定参数可录入传感器库，支持 Excel 批量导入导出，并能自动识别设备上已设置的传感器信息。具体可用项以所选设备型号与选配功能为准。

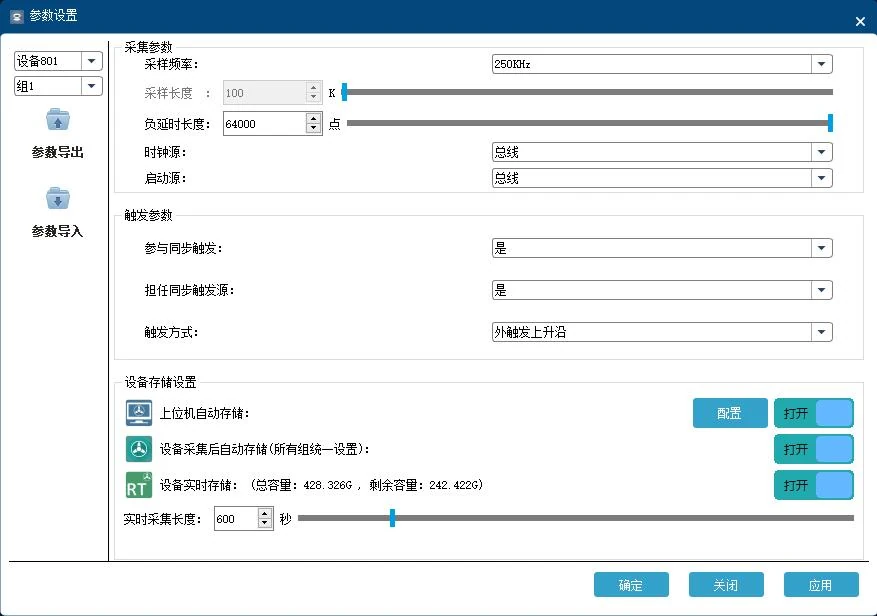

- 采集参数和触发方式怎么设置？
- 参数分模块参数、通道参数与系统设置三层，在软件内直接下发到设备。触发支持手动触发、内触发（上升沿 / 下降沿 / 出窗 / 入窗）、外触发，以及内外触发组合，并可设置负延时以保留触发前的数据。
- 实时存储最长能记录多久？记下来的大文件怎么找到有效数据？
- 实时存储模式下采集与存储同步进行，最大采样长度不再受模块缓存上限限制，最长测量时间由设备磁盘剩余空间决定。这类文件为压缩文件，分析前先做二次采样：可在概要图上手动框选数据段，也可用条件检索按峰值或峭度自动搜索，按设定的负延时与截取长度生成多段普通文件后再处理。实时存储为选购功能。
- 多次试验的数据怎么放在一起比对？
- 采样率相同的多个数据文件可在统一时间坐标上同屏显示；也可用叠加打开把不同文件的所选通道整合进一个文件，并选择按触发 0 时刻对齐，直接比较各次试验的响应差异。注意叠加后的文件需先另存为新文件，再打开进行分析。
- 支持哪些数据格式？分析结果怎么输出？
- 可打开 .dat、.TWav、.wav、.RTWav、.sef 等格式的数据文件。导出时可指定通道与时间范围，另存为二进制、文本、Excel 等格式，也支持导入 MATLAB 做进一步分析；波形界面可直接生成 Word 格式报告，输出所见即所得。
